Hardware
Resumen¶
- Processador → K210, 400 MHz
- Lente de la cámera → 200 píxels
- Voltage de funcionamiento → 3,3 - 5 V
- Dimensiones → 42 x 36 x 12 mm
- Pantalla → TFT-IPS de 1,3”
- Resolución de la pantalla → 240 x 240 píxels
Sus principales funcionalidades son:
- Reconocimiento de colores
- Detección de bloques de color
- Reconocimiento de etiquetas
- Aprendizaje
- Detección de líneas
- Reconocimiento de tarjetas
- Reconocimiento de caras
Sentry2 es un sensor de visión artificial diseñado con un procesador de red neuronal RISC-V de 64 bits avanzado K210.
Este dispositivo integra varios algoritmos de visión avanzados que pueden satisfacer las necesidades básicas de procesamiento de imágenes. El chip ESP8285-WiFi integrado se puede programar desde el IDE de Arduino para realizar reconocimiento en línea, transmisión de imágenes, AIoT (Artificial Intelligence of Things) y otras aplicaciones. El ESP8285 se puede utilizar como controlador para el K210, lo que facilita la programación de IA sin necesidad de un controlador externo.
Aplicaciones: robots, coches inteligentes, diseño creativo, educación STEAM, creadores, juguetes, AIoT.

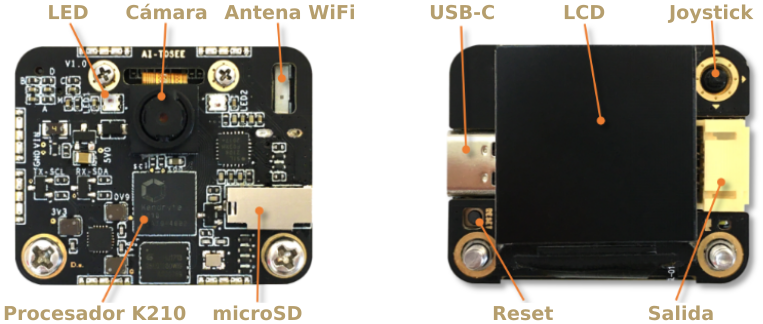

En la imagen vemos los nombre y situación de sus principales partes:
- LED: representa diferentes estados de detección.
- Cámara: captura de imágenes. El usuario puede ajustar el nivel de zoom, el balance de blancos, el brillo, la saturación y otros parámetros de la cámara.
- Antena WiFi: el chip WiFi ESP8285 puede realizar reconocimiento en línea, transmisión de imágenes y aplicaciones AIoT.

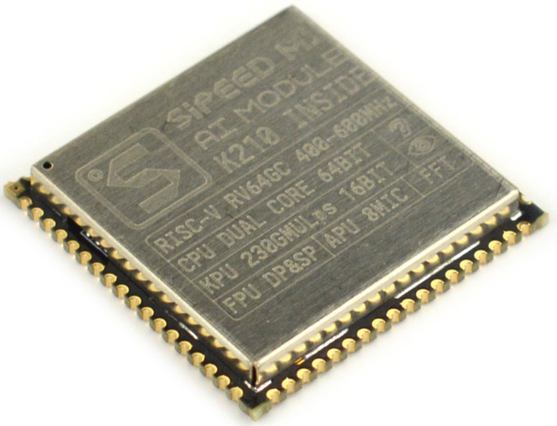

- Procesador K210: un potente MCU (Multipoint Control Unit) con unidad de procesamiento de red neuronal, procesador RISC-V de doble núcleo y 64 bits.
- Ranura microSD: admite tarjetas microSD (también conocidas como TF, que significa TransFlash) para el almacenamiento de imágenes (nota: no se admiten todos los tipos de tarjetas SD, solo con comunicación SPI).
- USB: el chip USB-UART integrado puede comunicarse y controlarse directamente con el ordenador, así como actualizar el firmware.
PRECAUCIÓN
La alimentación USB se conecta al puerto de comunicación de 4 pines. Nunca se deben usar dos alimentaciones al mismo tiempo.
- Pantalla LCD: pantalla TFT-ISP (Thin Film Transistor - In-Plane Switching) a color con alta definición y amplio ángulo de visión.
- Joystick: para interactuar con la interfaz de usuario, admite control en cinco direcciones (arriba, abajo, izquierda, derecha, pulsar).
- Reset o botón de reinicio: reinicia el hardware.
- Puerto de salida: puerto de salida de 4 pines para comunicación, compatible con los modos UART e I2C.
Parámetros del hardware¶
| Parámetro | Valor | Unidad | Notas |
|---|---|---|---|
| Tensión | 3.3 a 5 | V | No alimentar por USB e I2C/UART simultaneamente |
| Corriente | 150 | mA | Alimentada a 5V y en modo reconocimiento de caras |
| Tamaño | 40x32x12.5 | mm | Sin carcasa |
| Peso | 15 | g | Sin carcasa |
| Distancia entre agujeros de montaje | 32 | mm | |
| Diámetro agujeros de montaje | 3 | mm | |
| Tipo de cámara | CMOS | ||
| Resolución cámara | 200 | pixel | |
| FPS | 25 | fps | |
| Campo de visión FOV | 68 | º | |
| Tipo | TFT-ISP LCD | ||
| Tamaño | 1.3 | Pulgadas | |
| Resolución pantalla | 240x240 | pixel |
Algoritmos de visión¶
Sentry 2 integra una variedad de algoritmos de visión sin conexión para reconocer objetos sin red, y el chip WiFi ESP8285 integrado puede realizar la función de reconocimiento de imágenes basada en nube.
| ID | Nombre | Información | |
|---|---|---|---|
| 1 | Color | Colores (*) | Devuelve el valor R (rojo), G (verde), B (azul) y su etiqueta en cada región. Hasta 25 regiones |
| 2 | Blob | Bloques de color (*) | Detecta un bloque de color especificado. Admite la selección de bloques de color negro, blanco, rojo, verde, azul y amarillo a la vez |
| 3 | Apriltat | Etiquetas April | Admite las familias Apriltag 16H5, 25H9, 36H11. Hasta 25 etiquetas |
| 4 | Line | Líneas (*) | Encuentra líneas y devuelve sus puntos finales y grados. Admite de 1 a 5 líneas |
| 5 | Learning | Aprendizaje | Entrena objetos y los categoriza. Hasta 15 modelos |
| 6 | Card | Tajetas (tráfico) | Identifica patrones de tarjetas especiales, incluidas 10 tarjetas de tráfico |
| 7 | Face | Caras | Detección y reconocimiento facial que admite la detección de máscaras. Hasta 15 caras |
| 8 | 20Class | Objetos comunes | Clasifica 20 objetos comunes como gato, coche, etc |
| 9 | QRCode | Códigos QR | Reconocimientos de código QR sencillo. No disponible en la versión comercial |
| 10 | Custom | Personalizar | Algoritmos personalizados que se ejecutan en el chip WiFi ESP8255 incorporado |
| 11 | Motion | Movimiento | Determina si hay zonas en movimiento en la imagen. No disponible en la versión comercial |
(*)
Los algoritmos Colores, Bloques de color y Líneas se pueden abrir simultáneamente con el resto de algoritmos, mientras que el resto NO se pueden abrir a la vez entre sí, pero SÍ que se pueden abrir a la vez que los 3 citados.
Por ejemplo, podríamos abrir simultáneamente Colores, Líneas y Caras, pero NO Colores, Tarjetas y Caras.
Cómo se utiliza¶
Sentry2 se puede conectar a un controlador a través del puerto de salida (ver imagen siguiente) o a un ordenador mediante un cable USB. El puerto de salida se puede configurar en modo UART o I2C y también es posible modificar la dirección del dispositivo y la velocidad de transmisión.
Desde el enlace se pueden descargar: Controladores, firmware, manuales y recursos de terceros.
PRECAUCIÓN:
¡El puerto USB y el puerto de comunicación no se pueden alimentar al mismo tiempo!
Definición de los pines del puerto de salida¶

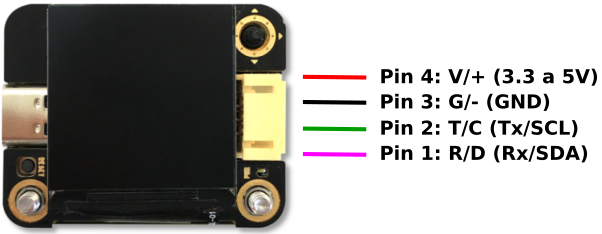

Para la conexión entre la placa controladora y el sensor Sentry2 resultará útil la información de pines del conector de salida:
| Pines | Modo UART | Modo I2C |
|---|---|---|
| 1 | Rx | SDA |
| 2 | Tx | SCL |
| 3 | GND | GND |
| 4 | VCC | VCC |
ATENCIÓN:
Cuando se inserta el cable USB, este puerto puede suministrar energía a dispositivos externos.
Conexionado¶
Veamos en primer lugar como conectar el sensor de visión IA a una placa ESP32 STEAMakers.
Modo UART¶
En modo UART debes asegurarte de:

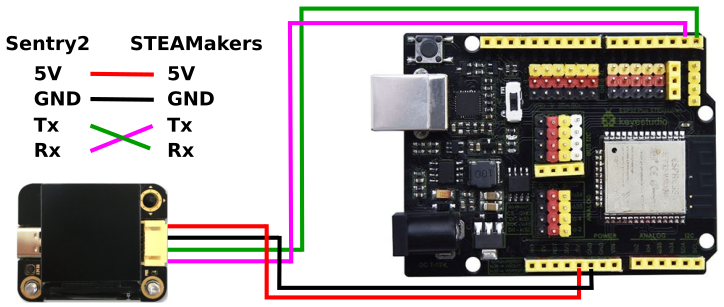

- La conexión Tx - Rx entre la placa y Sentry2 está cruzada. Sentry2 Rx → Tx placa y Sentry2 Tx → Rx placa.
- Dado que los pines RX y TX de STEAMakers son utilizados para la carga del firmware, es necesario desconectar las conexiones Rx y Tx durante la carga del programa. Se recomienda utilizar el modo I2C.
Modo I2C ESP32 STEAMakers¶

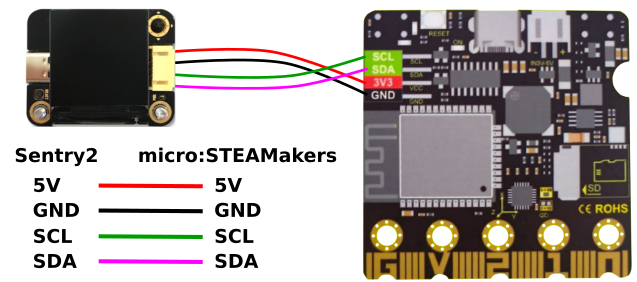

Modo I2C ESP32 micro:STEAMakers¶
NOTA:
Si quieres utilizar el puerto serie por software, puedes especificar otros puertos de entrada/salida. Para más detalles, mira el SoftSerialExample en el IDE de Arduino.
