Sonidos
Objetivo¶
Programar el robot CoCube para que reproduzaca sonidos y melodias.
Materiales¶
Robot CoCube y ordenador ejecutando el IDE de MicroBlocks.
Programación¶
El robot CoCube está equipado con un zumbador que se puede programar para emitir sonidos de diferentes tonos y ajustar la duración del tono y el intervalo de tiempo para completar la composición y la reproducción.
1. Conectar dispositivos: conecta el IDE de MicroBlocks al robot CoCube mediante medios cableados o inalámbricos.
2. Localiza los bloques: busca el bloque "toca la frecuencia 261 durante 500 ms" en la liberia "Tonos" y arrástralo al espacio de trabajo.
3. Ejecutar el programa: haz clic con el botón izquierdo en el bloque. Cuando se enciende un halo verde alrededor de los bloques, significa que el programa se está ejecutado con éxito y se puede escuchar el zumbador del robot CoCube, el sonido cesará transcurridos 0,5 segundos.
4. Ajusta el tono: cambia el número de tonos y la duración para obtener sonidos de diferentes tonos.
5. Notas musicales: a continuación tenemos un conjunto de frecuencias de notas y su correspondencia de frecuencia en una determinada octava: Do (260), Re (290), Mi (330), Fa (350), Sol (392), La (440) y Si (494).
Es muy conveniente consultar lo referente a sonido en el apartado "Antes de" dado al principio.

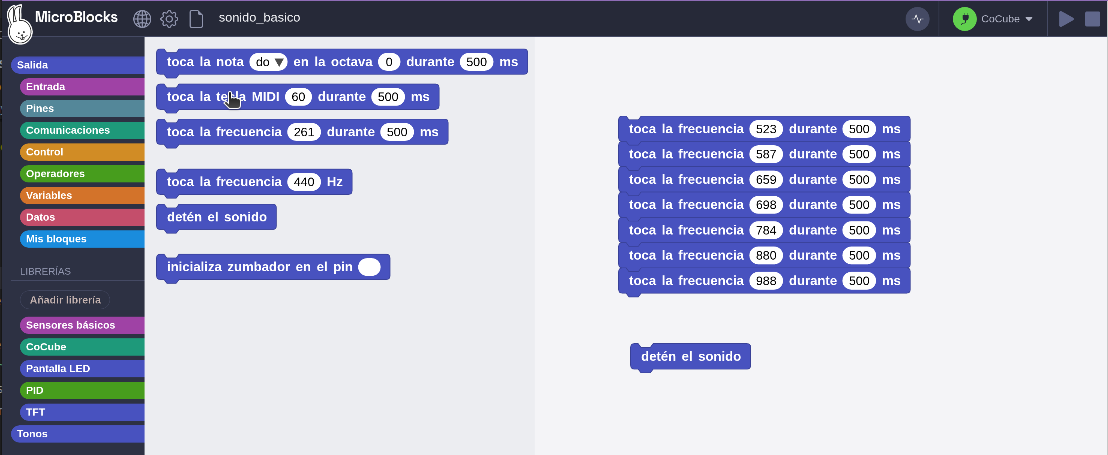

Arrastra varios bloques y modifica la frecuencia y la duración de cada uno para completar una melodia.
6. Detener el sonido: Para detener el sonido del zumbador, utiliza el bloque "detén el sonido". Simplemente haz clic en el bloque en el área de bloques o arrástralo al área de trabajo y haz clic en él, y CoCube dejará de reproducir el sonido inmediatamente.
Funciones avanzadas de sonido¶
Es muy tedioso tener que buscar el contraste entre notas y frecuencias tú mismo. ¿Hay alguna manera más fácil? En MicroBlocks se ofrecen dos métodos sencillos.
Notas¶

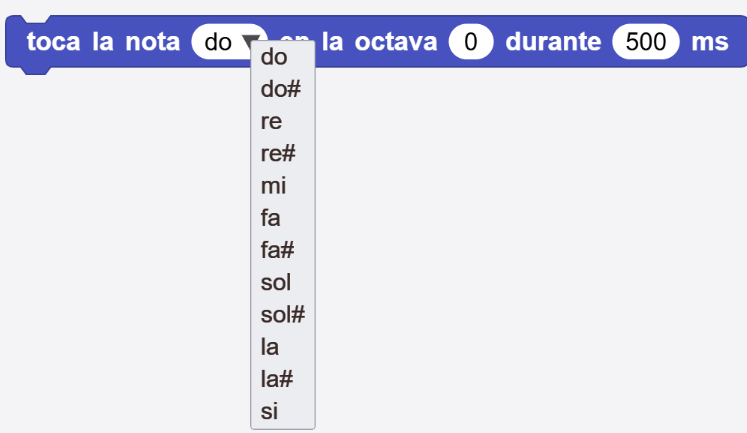

En música, las notas c, d, e, f, g, a y b se pueden usar para representar Do-Re-Mi-Fa-Sol-Si. Un sostenido (♯) eleva el tono en un semitono, y las octavas (0, 1, 2…) indican tonos graves, medios, agudos, etc.

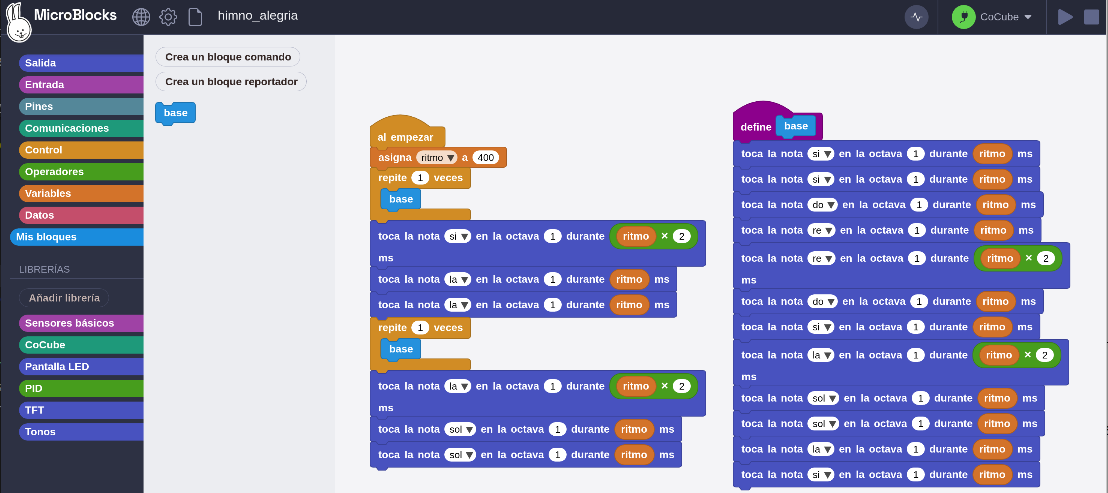

El programa siguiente es un intento de reproducción de una parte del Himno de la alegria.
Melodias MIDI¶
En un teclado MIDI, el número de nota MIDI corresponde al tono de la música y se utiliza principalmente en la producción de música digital y la comunicación entre instrumentos musicales.
MIDI (Musical Instrument Digital Interface) se traduce por "Interfaz Digital de Instrumentos Musicales".
Por ejemplo, 60 representa el do central del piano, 61 representa si bemol y 62 representa do.

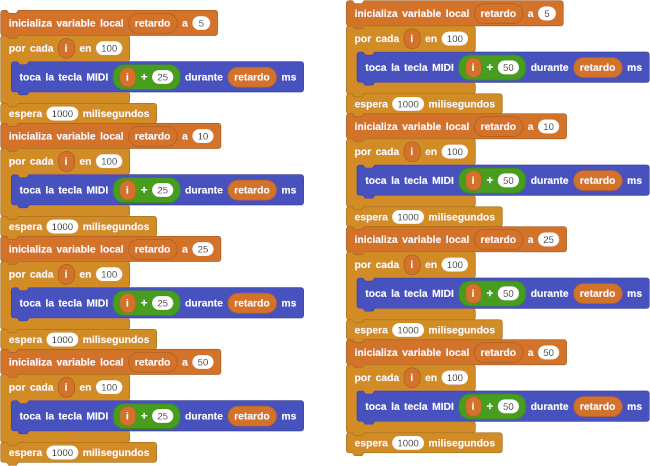

El programa siguiente crea un efecto musical:
Politonos¶
El formato RTTTL (del inglés, Ring Tone Text Transfer Language) fue desarrollado por Nokia para codificar tonos de llamada a teléfonos móviles. El formato RTTTL es una cadena dividida en tres secciones: encabezado (nombre o título), valor predeterminado y datos. Por ejemplo, la siguiente cadena de texto se corresponde con la Intro de Donkey Kong:
d=4,o=5,b=140:8a#,8p,8d6,16p,16f.6,16g.6,16f.6,8a#,8p,8d6,16p,16f.6,16g.6,
16f.6,8a#,8p,8d6,16p,16f.6,16g.6,16f.6,8a#,8p,8d6,16p,16f.6,16g.6,16f.6
Añadimos la libreria "Politonos" a nuestro entorno y nos encontramos con los siguientes bloques:
. Reproduce la cadena de tono de llamada indicada.
. Devuelve el nombre del tono de llamada que se está reproduciendo actualmente.
Para reproducir una melodia simplemente la copiamos en el bloque toca el politono.
Existen páginas de donde se pueden descargar tonos, o incluso podemos hacerlo nosotros mismos. A continuación ponemos algunos enlaces:
- RTTTL Ringtone Downloads de Picaxe.
- Colecciones de ArcadeTones clasificados por temas.
- Archivo NokringTunes.txt que contiene más de once mil melodías en formato Nokring.
Una vez descargado lo abrimos y buscamos la melodia para copiar y pegar en el bloque.
Información complementaria
Ya hemos visto como añadir la librería politonos, enlaces para obtenerlos y el uso de los mismos en MicroBlocks, pero vamos a profundizar un poco mas sobre el tema.
El formato RTTTL es una cadena dividida en tres partes: nombre, valor por defecto y datos.
- nombre. Es una cadena que describe el nombre del tono de llamada. En principio su longitud máxima es de 10 caracteres y no puede contener el signo de dos puntos (:).
- valor por defecto. Lo forman un conjunto de valores separados por comas que son los que deben cumplirse durane la ejecución del tono de llamada. Cada valor es una clave a la que se asigna con una igualdad un valor, siendo los nombre posibles: D (duración), o (octava) y B (ritmo o tempo)
- datos. Es un conjunto de cadenas de caracteres separadas por comas, estando cada cadena formada por una duración, un tono, una octava y opcionalmente puntos que aumentan la duración de la nota a la mitad.
Un ejemplo de tono RTTTL puede ser:
Abba - Money Money Money: d=4,o=5,b=112:8e7,8e7,8e7,8e7,8e7,8e7,16e6,16a6,16c7,16e7,8d#7,8d#7,8d#7,8d#7,8d#7,8d#7,16f6,16a6,16c7,16d#7,d7,8c7,8a6,8c7,c7,2a6,32a6,32c7,32e7,8a7
donde se pueden distinguir facilmente las tres partes separadas por dos puntos (:):
- nombre. Abba - Money Money Money.
- valor por defecto. d=4,o=5,b=112 (d = duración; o = octava y b = tempo o ritmo). Mas adelante se describen mejor estos conceptos.
- datos. Las notas separadas por comas y formadas por una duración, una nota [a (La), b (Si), c (Do), d (Re), e (Mi), f (Fa) o g (Sol)] y la indicación de la octava, que si no se indica se aplica el valor predeterminado.
La duración de las notas es:
- 1 - nota entera
- 2 - media nota
- 4 - cuarto de nota
- 8 - octavo de nota (octava)
- 16 - dieciseisavo de nota
- 32 - treintaidosavo de nota
Los tonos pueden ser:
- P – descanso o pausa
- A – A (La)
- A# – A♯ B♭ (La#/Si♭)
- B – B/C♭ (Si/Do♭)
- C – C (Do)
- C# – C♯/D♭ (Do♯/Re♭)
- D – D (Re)
- D# – D♯/E♭ (Re♯/Mi♭)
- E – E/F♭ (Mi/Fa♭)
- F – F/E♯ (Fa/Mi♯)
- F# – F♯/G♭ (Fa♯/Sol♭)
- G – G (Sol)
- G# – G♯/A♭ (Sol♯/La♭)
En el formato RTTTL se permiten octavas comenzando desde la A por debajo del do medio y subiendo cuatro octavas. Esto se debe a la imposibilidad de los teléfonos móviles para reproducir ciertos tonos de forma audible. Las octavas están numeradas desde el tono más bajo hasta el tono más alto de 4 a 7. La octava debe dejarse fuera de la notación en el caso de un descanso o pausa en el patrón.
En el ejemplo siguiente suena un politono u otro dependiendo del botón que pulsemos en CoCube.
Reto: Reproducir canción con CoCube¶

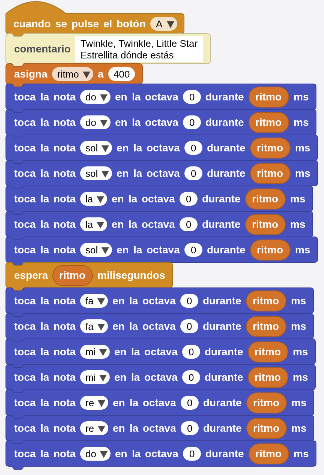

Utilizar Cocube para reproducir "Twinkle, Twinkle, Little Star" (Estrellita dónde estás).
El programa sería el siguiente:
