Reto-02. LEDs rojo y azul¶

Enunciado¶

Como ya hemos visto anteriormente la placa dispone de dos LED (uno rojo y otro azul). Vamos a realizar un programa para que se vayan alternando en su encendido y apagado.

Teoría¶

Vamos a ver como se hacen los ciclos de repetición o bucles en ArduinoBlocks. En el menú de Control existe el bloque Repetir (valor) veces hacer… como el de la imagen siguiente:

Bucle

Lo que pongamos en hacer se va a repetir tantas veces como indiquemos en el número de veces, que por defecto estará a 10.

En realidad lo que estamos haciendo es lo que en programación se conoce como bucle for.

En la TdR STEAM¶

Los dos LEDs de la TdR-STEAM

Programando el reto¶

Vamos a hacer que ambos diodos se enciendan y apaguen de forma simultanea con un programa como el siguiente, que lo tenemos disponible en Reto-02. LED-rojo-azul

Intermitencia LEDs rojo y azul

Actividades de ampliación¶

R2.A1. (No resuelta) Hacer que los LEDs rojo y azul se enciendan simultaneamente con tiempos de espera de 300ms y 150ms respectivamente.

R2.A2. Realizar 4 intermitencias de 500ms con el LED azul y cuando estas acaben dejar el LED rojo encendido durante 1.5 segundos. Esperar un segundo para iniciar de nuevo el proceso.

R3.A3. Realiza 5 intermitencias de 500ms con el LED azul cada vez que el LED rojo lo hace 3 veces a intervalos de 150ms. Esperar un segundo para iniciar de nuevo el proceso.

Solución R2.A2¶

El Programa de la imagen siguiente está disponible en el enlace Reto-02-A2

Solución a la Actividad 2 del Reto 2

Solución R2.A3¶

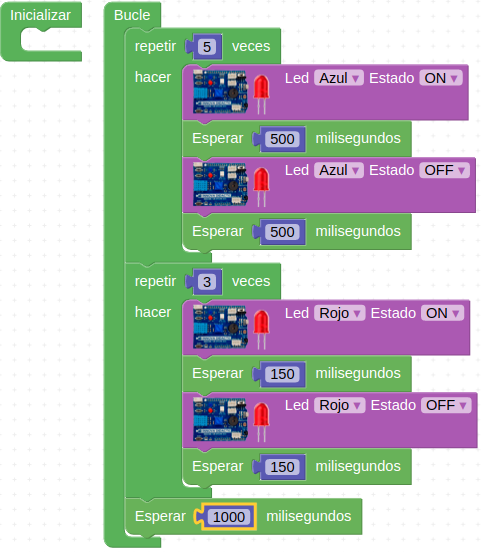

El Programa de la imagen siguiente está disponible en el enlace Reto-02-A3

Solución a la Actividad 3 del Reto 2
