Reto-05. Pulsadores

Enunciado

Utilizaremos uno, o ambos pulsadores, para llevar a cabo determinadas tareas como respuesta al accionamiento de los mismos.

Teoría

En la tabla siguiente vemos la simbología y algunos ejemplos del aspecto físico de estos elementos.

Símbolos y aspecto real de un pulsador
Símbolos y aspecto real de un pulsador

Se trata de un dispositivo que es capaz de abrir o cerrar el paso de la corriente eléctrica mientras permanece accionado, es decir, su función no queda anclada como por ejemplo en los interruptores de la luz de casa, en donde el accionamiento permanece hasta que no se vuelve a accionar. En un pulsador, por contra, su activación dura mientras lo mantenemos pulsado y vuelve a su estado de reposo en cuanto dejemos de pulsarlo.

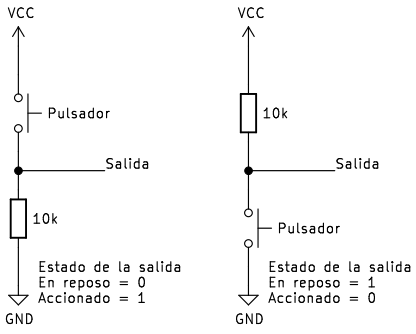

Mediante la configuración adecuada podemos convertir un pulsador en un elemento de entrada a algún pin de nuestra placa UNO. Las configuraciones más básicas posibles con pulsadores las podemos ver en la imagen siguiente.

Configuración circuito elemental con pulsador
Configuración circuito elemental con pulsador

En el caso de la TdR STEAM los pulsadores se han configurado para que en reposo pongan a cero su entrada digital correspondiente y que se ponga a uno cuando son accionados.

Concepto de variable y de contador

El concepto de variable en programación consiste simplemente en asignarle un nombre significativo a un espacio de memoria donde almacenar determinada información durante la ejecución normal del programa. El concepto es muy amplio y complejo y en nuestro caso no vamos a entrar en detalles sobre el mismo, pero si indicar que no se debe confundir con el concepto de variable matemática, ya que una expresión como x = x + 1 que es una aberración en matemáticas tiene todo el sentido en programación. Lógicamente en matemáticas no se puede cumplir pero en programación significa que a la variable x se le sume uno y el resultado se vuelva a guardar en la misma variable.

En ArduinoBlocks podemos crear tres tipos de variables, numéricas, de texto o booleanas. En la animación siguiente podemos ver como se pueden crear, eliminar y renombrar variables.

Crear, renombrar y eliminar variables

En programación, llamamos contador a una variable cuyo valor se incrementa o decrementa en un valor fijo para cada iteración del bucle para el que se ha definido. El uso habitual de un contador es simplemente contar el número de veces que itera un bucle en general o de forma mas extensa contar, solamente, aquellas iteraciones en las que se cumpla una determinada condición.

Por ejemplo, supongamos que tenemos una variable de nombre Estado de valor inicial cero y que se incremente cada vez que accionamos un pulsador, de esta forma si en un bucle vamos incrementando la variable de uno en uno, tenemos:

Estado = 0 // valor inicial

Estado = 1 // Estado = Estado + 1

Estado = 2 // Estado = Estado + 1

...

En la TdR STEAM

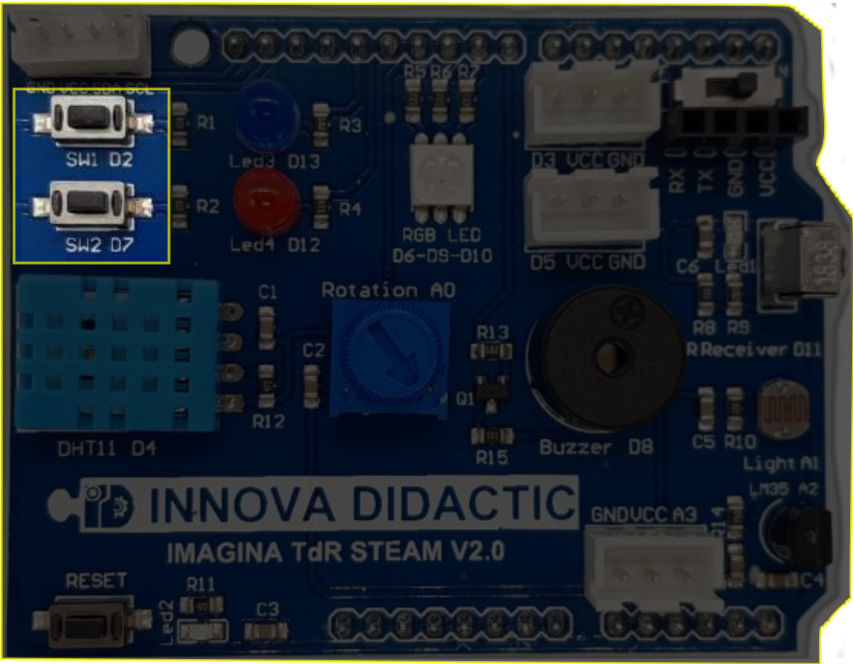

La placa TdR STEAM dispone de dos pulsadores denominados SW1 y SW2 y conectados a los pines digitales D2 y D7 respectivamente.

Pulsadores en la TdR STEAM
Pulsadores en la TdR STEAM

Programando el reto

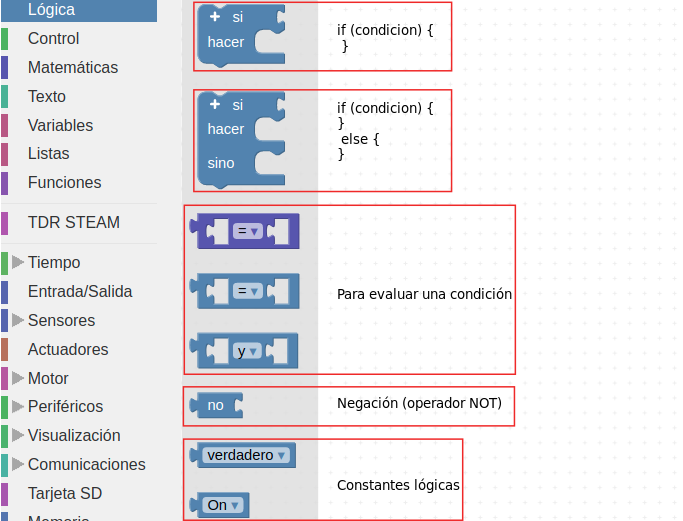

La aplicación de un pulsador para hacer algo requiere saber si este esta pulsado o no lo está y para ello vamos a necesitar de las sentencias condicionales que podemos encontrar en el bloque lógica. Este bloque contiene los elementos que vemos en la imagen siguiente:

Bloque lógica
Bloque lógica

El funcionamiento es el siguiente: se evalúa la condición que ponemos en "si" y si el resultado es verdadero, o sea condición cierta, se realizan las acciones que pongamos en "hacer" y si no es cierta dichas acciones no se realizan. En el apartado condición se pueden poner infinidad de factores como pueden ser el estado de sensores, realizar comparaciones, hacer operaciones matemáticas, etc.

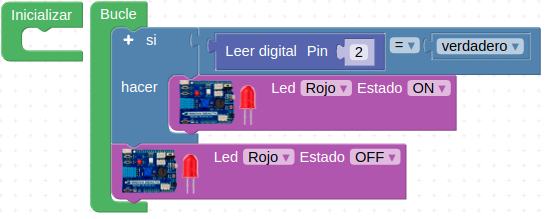

Vamos a hacer un programa en el que preguntemos si el pulsador SW1 (D2) está o no pulsado y si lo está que se encienda el LED rojo (D12) y si no lo pulsamos que permanezca apagado. La solución al reto la tenemos disponible en Reto-05 y una segunda versión en Reto-05-v2.

Reto 05 Otra versión del reto 5

Ampliación sobre programación del reto

Si hemos sido observadores hemos visto en los bloques "si" de "Lógica" un signo mas (+) en la parte superior izquierda tanto del condicional "if" como la del "if ... else" tal y como se destaca en la imagen siguiente.

Añadir opciones else if
Añadir opciones else if

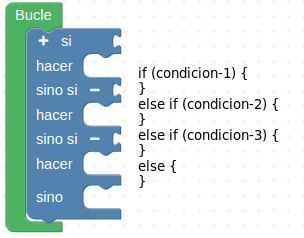

Cada vez que pulsemos sobre el signo mas se añadirá una cláusula "else if" a la principal y podemos añadir tantas como necesitemos. Esta cláusula nos va a permitir establecer una nueva condición.En la imagen siguiente vemos añadidas dos para el caso de "if ... else". En la imagen observamos el código equivalente y las distintas condiciones que se pueden establecer.

Clausula if...else con dos else if
Clausula if...else con dos else if

El signo menos (-) que aparece en la imagen sirve para eliminar la correspondiente cláusula "else if".

Vamos a hace un programa similar al Reto-05 para hacer que si pulsamos SW2 se encienda el LED azul y si no está pulsado permanecerá apagado. La solución al reto la tenemos disponible en Reto-05-ampliación-1.

Reto-05-ampliacion-1
Reto-05-ampliacion-1

El siguiente programa hará que se encienda el LED azul al pulsar SW1 y el LED rojo al pulsar SW2 se encienda el rojo permaneciendo apagados si no están pulsados. Observese la primera condición AND (Y) que impide que si pulsamos ambos pulsadores al mismo tiempo se enciendan los LEDs. La solución al reto la tenemos disponible en Reto-05-ampliación-2.

Ampliación 2 del reto 5
Ampliación 2 del reto 5

Actividades de ampliación

R5.A1. Resolver el reto inicial de forma que el funcionamiento sea al contrario, es decir, que el LED rojo esté siempre encendido y al pulsar SW1 se apague.

R5.A2. Hacer un programa que al pulsar SW1 se encienda el LED azul y que al pulsar SW2 se apague. Como ampliación se sugiere modificar el programa para que encienda y apague los dos LEDs a un tiempo.

R5.A3. Hacer un programa que emita, usando SW1 como si fuese un telégrafo, el código Morse universal de solicitud de socorro, SOS.

R5.A4. Hacer un programa que al pulsar SW1 encienda el LED azul y que este permanezca encendido hasta que no pulsemos SW1 dos veces mas (3 pulsaciones en total), en cuyo caso se apagará.

Solución R5.A1

La solución está en utilizar el operador NOT. El Programa de la imagen siguiente está disponible en el enlace Reto-05-A1.

Actividad 1 del reto 5
Actividad 1 del reto 5

Solución R5.A2

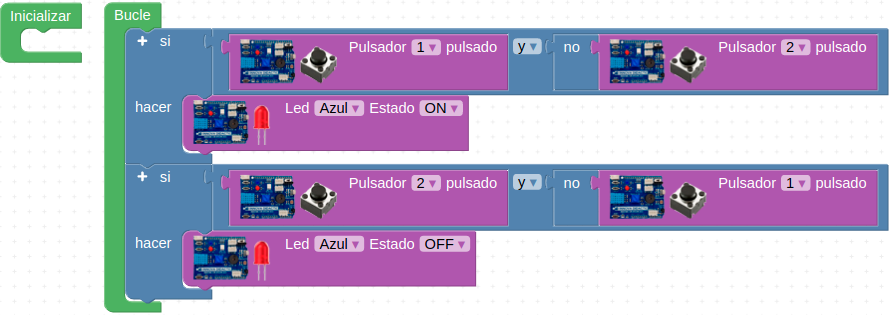

La solución en esta ocasión está en utilizar el operador NOT y el operador AND. El Programa de la imagen siguiente está disponible en el enlace Reto-05-A2.

Actividad 2 del reto 5
Actividad 2 del reto 5

Solución R5.A3

El alfabeto Morse lo vemos en la imagen siguiente, donde podemos observar que la S son tres puntos o pulsaciones cortas y la O son tres rayas o pulsaciones largas. Sin entrar en mas detalles daremos la solución considerando SOS como una palabra (es lo universalmente adoptado) de forma que no haremos pausas entre letras.

Alfabeto Morse
Alfabeto Morse

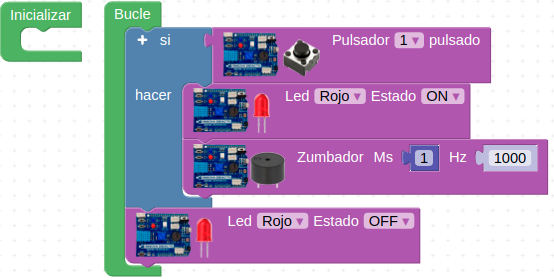

El Programa de la imagen siguiente está disponible en el enlace Reto-05-A3: Morse.

Actividad 3 del reto 5
Actividad 3 del reto 5

Solución R5.A4

Definimos una variable y la utilizamos para resolver el programa mediante un contador. El Programa de la imagen siguiente está disponible en el enlace Reto-05-A4.

Actividad 4 del reto 5
Actividad 4 del reto 5
