Reto-13. Termohigrómetro¶

Enunciado¶

Utilizando el sensor de temperatura y humedad DHT11, el LED RGB y la LCD vamos a construir un higrómetro capaz de detectar si la humedad es superior al 80% y la temperatura los 20ºC, en cuyo caso se encenderá en rojo el LED RGB y si es inferior de color verde. Deberá mostrar los datos de temperatura y humedad en la pantalla LCD.

Programando el reto¶

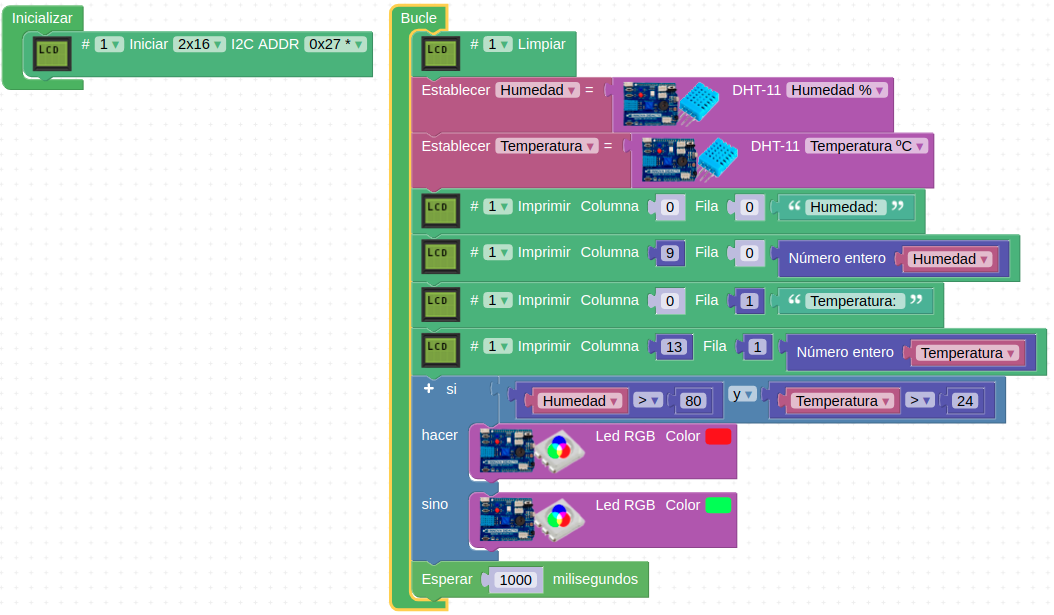

El programa de la imagen siguiente resuelve el reto 13 y está disponible en Reto-13.

Reto 13

Actividad propuesta¶

R13.A1. Mostrar y exportar los datos con el datalogger y analizar la exportación mediante una gráfica realizada en hoja de cálculo a partir de los datos exportados.

Solución R13.A1¶

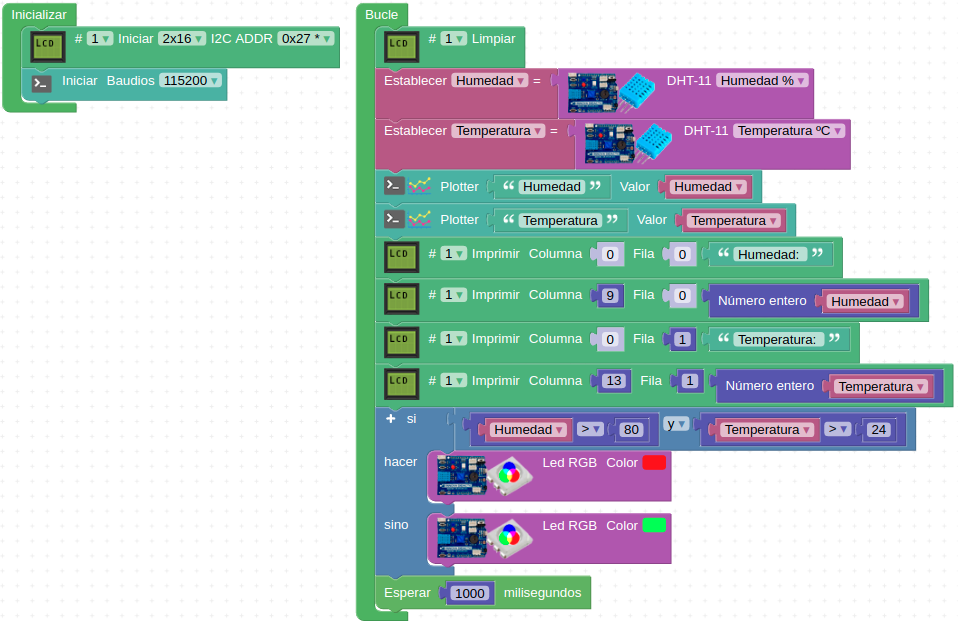

El programa es el mismo que el el del reto 13 añadiendo la inicialización de la conexión serie y enviando los dos datos al Plotter, lo vemos en la imagen siguiente y está disponible en R13.A1.

Actividad 1 del reto 13

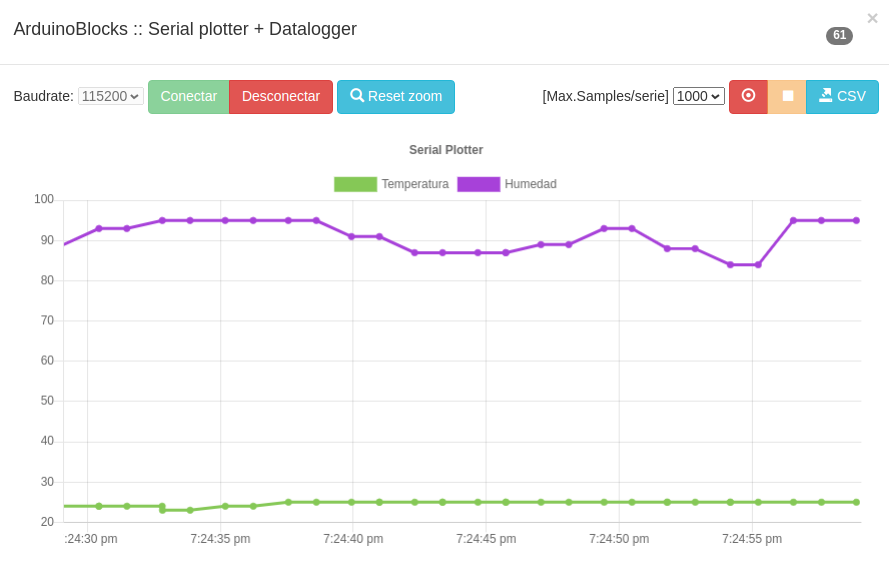

En el Serial Plotter veremos algo similar a lo siguiente:

Captura del Serial Plotter

Una vez cargados los datos de temperatura y humedad en una hoja de cálculo y realizada una gráfica de los mismo tenemos algo similar a lo que vemos en la imagen siguiente:

Los datos del Higrómetro en una hoja de cálculo

En el archivo Reto-13.zip están los datos exportados y la hoja de cálculo con el análisis realizado.
