Información del dispositivo

A continuación se muestra la información obtenida con la herramienta ESPConnect que es un centro de control basado en navegador para placas basadas en ESP32 y ESP8266. Se ejecuta completamente dentro de un navegador Chromium moderno, y permite inspeccionar detalles de hardware, administrar archivos SPIFFS, Fat y LittleFS, realizar copias de seguridad de la memoria flash e implementar firmware sin instalar software de escritorio. Se basa en WebSerial ESPTool de Jason2866.

• Acceso a la HERRAMIENTA
• Repositorio del CÓDIGO

Que se necesita

• Chrome, Edge, Brave, Arc u otro navegador basado en Chromium versión 89 o posterior.
• Una placa ESP32, ESP32-C3, ESP32-S2, ESP32-S3, ESP32-C6, ESP32-H2, ESP32-C5, ESP32-P4 o ESP8266 conectada a través de USB.
• Un cable USB con líneas de datos.

Inicio

1. Abre ESPConnect.
2. Haz clic en Conectar y elige dispositivo cuando el navegador solicite permiso.
3. Una vez completado el protocolo de enlace, el cajón de navegación desbloquea todas las herramientas: Información del dispositivo, Particiones, SPIFFS, Aplicaciones, Flash, Consola y Registros.
4. Utiliza Desconectar siempre que desees liberar el puerto USB para otra aplicación.

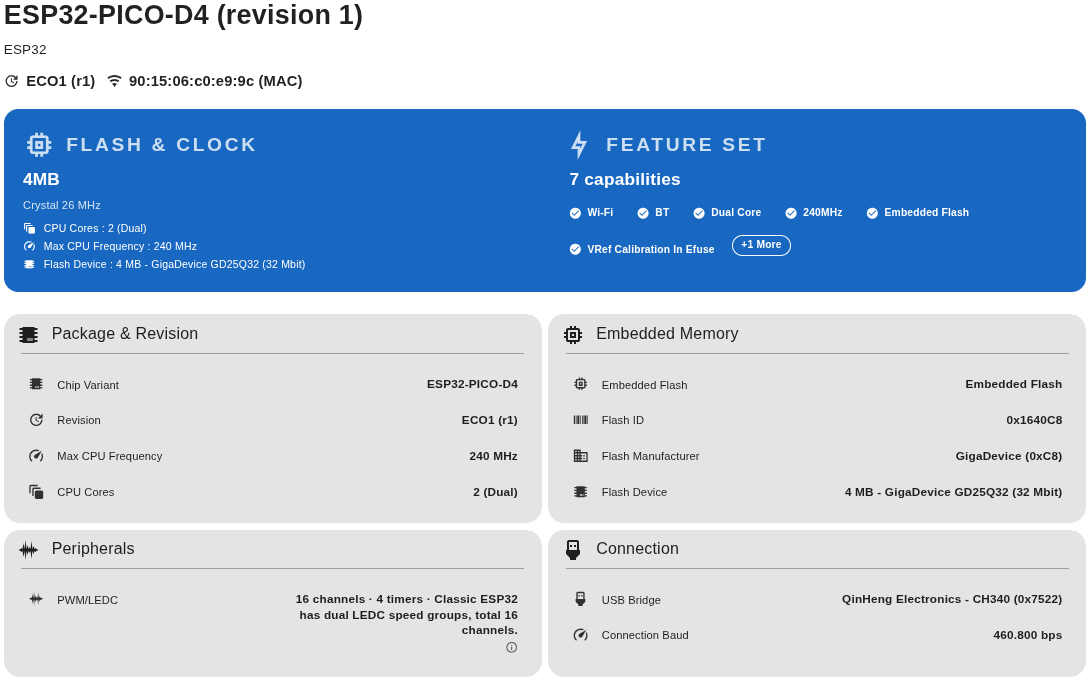

Información del dispositivo

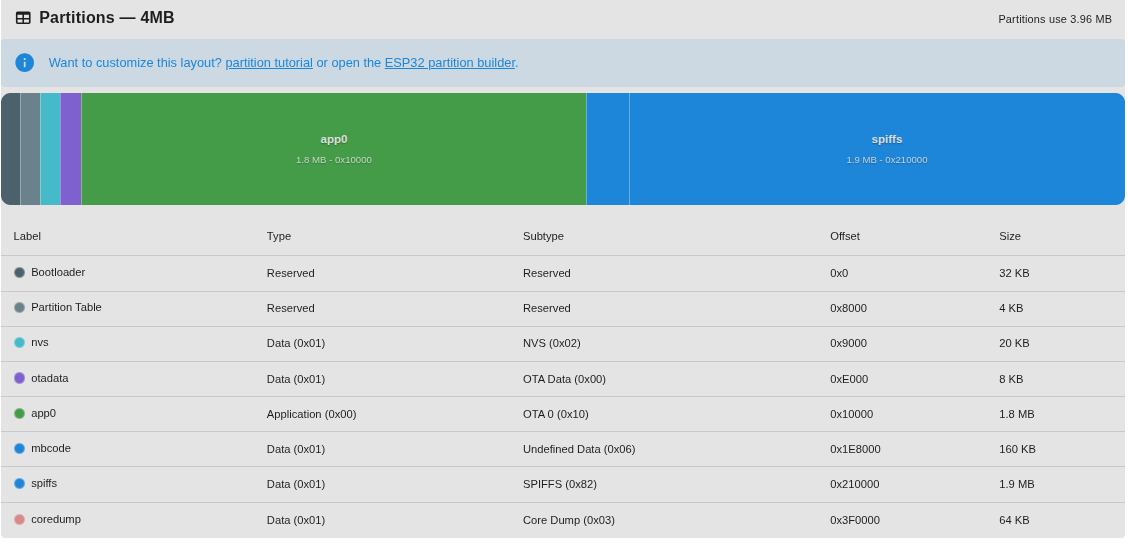

Tabla de particiones

Mapa gráfico más una tabla detallada de cada entrada de partición, incluidos tamaños, desplazamientos y flash no utilizado.

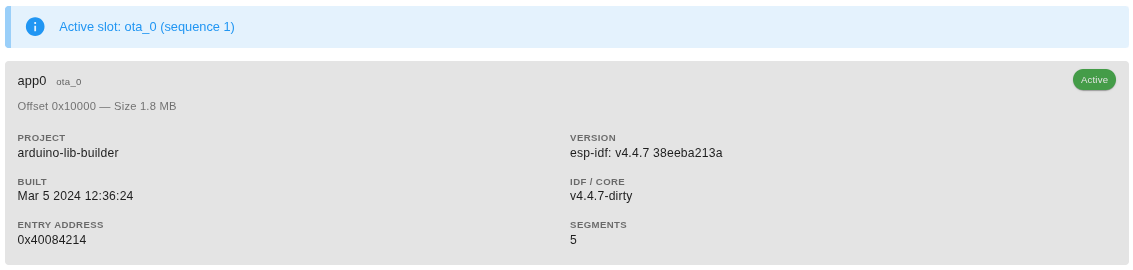

Aplicaciones

En ESP32 "OTA Slot Insights" se refiere al análisis, comprensión y gestión de cómo se utilizan las particiones de memoria flash ("slots" o ranuras). En esta pestaña se consulta qué ranura está activa, junto con los metadatos de compilación, los tamaños y otros detalles de identificación para saber siempre qué firmware se está ejecutando.

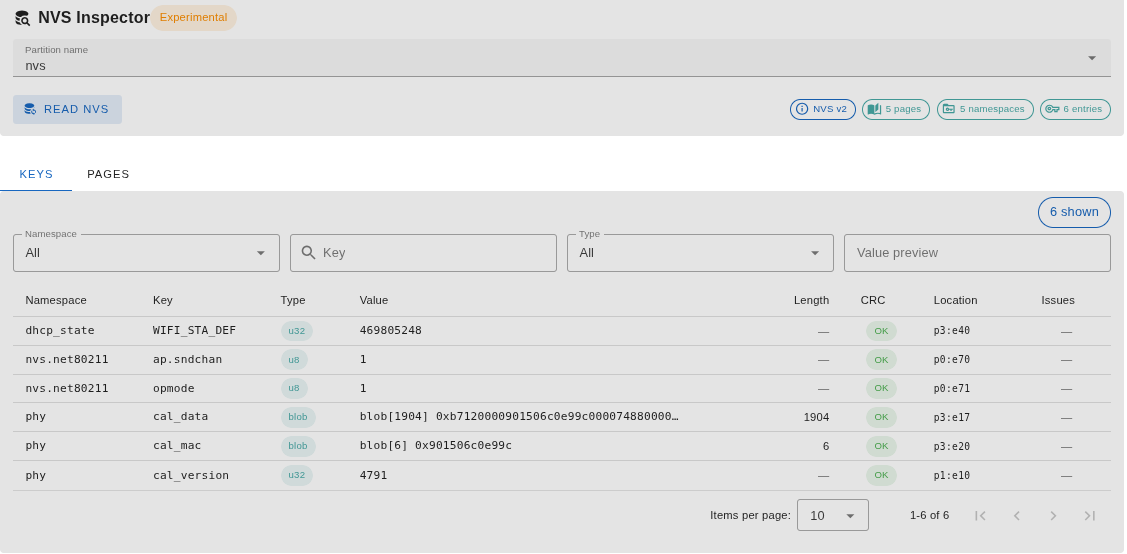

NVS

NVS (Non-Volatile Storage) es un sistema de almacenamiento no volátil basado en la memoria flash, diseñado para guardar pares clave-valor (como configuraciones WiFi, estados de sensores) que persisten incluso tras apagar o reiniciar el dispositivo. Utiliza una partición específica, siendo más eficiente que la EEPROM y ideal para pequeñas cantidades de datos.

Herramientas SPIFFS, LittleFS y FATFS

SPIFFS, LittleFS y FATFS son sistemas de archivos utilizados en el ESP32 para gestionar almacenamiento no volátil en la memoria flash interna o externa.

• SPIFFS (Serial Peripheral Interface Flash File System): Consume poca RAM, no soporta directorios y es obsoleto. Se usa en proyectos antiguos o muy simples.
• LittleFS (Little File System): Robusto y a prueba de fallos de energia, soporta directorios aunque utiliza mas RAM que SPIFFS. Es la opción recomendada para la mayoría de proyectos actuales en ESP32.
• FATFS (File Allocation Table File System): Estándar compatible con FAT32 que consume mas recursos que los anteriores. Se usa cuando se requiere compatibilidad con lectores de tarjetas SD.

Herramientas Flash

• Flash Backup & Erase: Captura particiones individuales, toda la tabla de particiones, solo las áreas utilizadas de la memoria flash o regiones arbitrarias que especifiques.
• Flash Firmware: Carga cualquier archivo .bin, elige entre los ajustes preestablecidos de desplazamiento comunes, borra opcionalmente todo el chip y observa el progreso a través de diálogos detallados.
• Register access: Leer o escribir registros de hardware directamente utilizando la guía integrada de direcciones y descripciones.
• Flash Integrity: Comprobaciones de integridad proporcionando un desplazamiento y una longitud para calcular los hash MD5 y validar rápidamente lo que se almacena en el dispositivo.

Monitorización en vivo e historial

• Serial Monitor: La pestaña Serial Monitor (Monitor serie) transmite la salida UART, envía comandos (incluido Ctrl+C), borra la consola, cambia la velocidad en baudios o reinicia la placa directamente desde el navegador.
• Session Log: La pestaña Session Log (Registro de sesión) es un registro cronológico de conexiones, flasheos, descargas y advertencias. Bórralo cuando quieras empezar de cero.
