Pantalla TFT-SPI-ST7788
Un módulo de pantalla TFT que se usa con la STEAMakers S3 es el 1.54 TFT-SPI-ST7788:
La pantalla TFT ST7789 de 1,54 pulgadas suele utilizar un interfaz SPI de 4 hilos , aunque algunos clones etiquetan erróneamente los pines como "I2C" (SCL/SDA). El módulo estándar de 7 u 8 pines (resolución de 240x240) funciona mediante SPI por hardware para lograr la velocidad necesaria.
El protocolo SPI (Serial Peripheral Interface) es un estándar de comunicación serial síncrona, full-duplex y de alta velocidad, diseñado para la conexión rápida entre un microcontrolador (maestro) y periféricos (esclavos) a corta distancia. Utiliza 4 hilos (SCLK, MOSI, MISO, SS/CS) para transmitir datos simultáneamente en ambas direcciones, siendo ideal para sensores, pantallas y memorias.

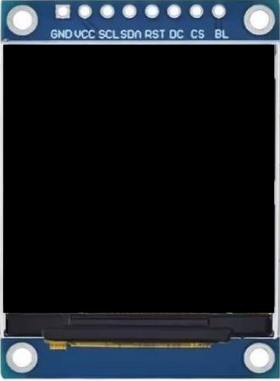

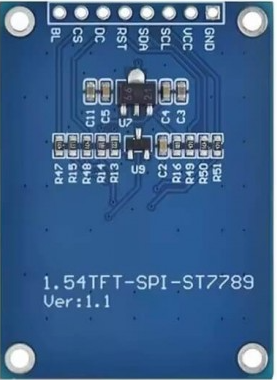

Diagrama de pines SPI del ST7789 de 1,54"¶
| Etiqueta | Función | Descripción |
|---|---|---|
| GND | Tierra | 0 V |
| VCC | Alimentación | 3,3 V o 5 V (se recomienda 3,3 V) |
| SCL / SCK | Reloj | Reloj serie SPI |
| SDA / SDI | SPI MOSI | Entrada de datos SPI (Salida maestra, entrada esclava) |
| RES / RST | Reiniciar | Reinicio activo a nivel bajo |
| DC | Datos/Comando | Selección de datos/comandos |
| CS | Chip Select | Selección de chip activa a nivel bajo |
| BLK / BL | Backlight | Control de retroiluminación |
¿Por qué dice SDA/SCL si es SPI?¶
- SDA (Serial Data): En este módulo, es una línea de datos bidireccional de 1 solo hilo para SPI (3-wire SPI), pero casi todas las librerías lo usan como el pin MOSI estándar.
- SCL (Serial Clock): Es simplemente el pin de reloj del bus SPI, equivalente a SCK.
