Guia de Coding Box 2.0¶
Coding Box 2.0 integra 16 sensores y actuadores, entre los que se incluyen varios LEDs, tres botones, una pantalla OLED de 1,3 pulgadas, una fotorresistencia LDR, un sensor de sonido, un altavoz, un sensor de temperatura y humedad y un sensor de presión, un sensor RFID, un Joystick, un sensor de ultrasonidos, un conjunto de 16 LEDs direccionables, una brújula, un servomotor y un motor DC.
Cada proyecto incluye tres métodos de programación:
- Programación gráfica con MicroBlocks
- Programación gráfica con STEAMakersBlocks
- MicroPython
Por lo tanto, este kit resulta muy útil para el desarrollo inicial del pensamiento computacional.
Enlaces de interés
Características y materiales del kit¶
- No requieres realizar conexiones: de esta forma se evitan errores que puedan romper algún módulo.
- Multifunción: la caja contiene múltiples sensores y actuadores que se pueden alimentar desde USB, mediante una fuente de 7 a 12 V CC o mediante 6 pilas AA.
- Estructura robusta y sencilla: el Coding Box 2.0 está listo para usar.
- Capacidad de expansión: hay cuatro conectores I2C listos para usar.
- Programación: desde lo más básico en entornos visuales hasta MicroPython.
El kit incluye:
- Un Coding Box V2.0 con ESP32
- Un cable USB tipo C
- Una llave RFID
- Una tarjeta RFID
Pinout¶

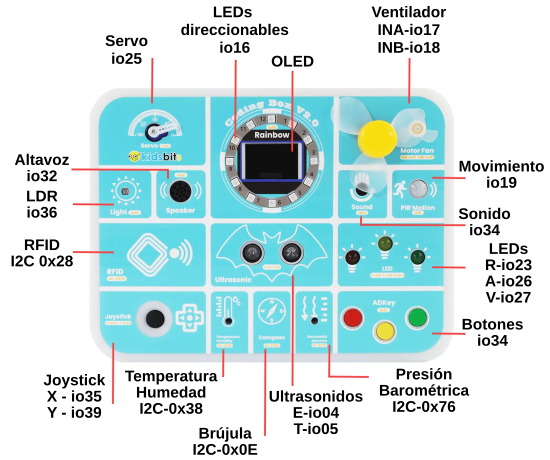

En la imagen vemos los elementos disponibles en Coding Box 2.0 y los pines asociados.
En la tabla siguiente se da la descripción literal de pines.
| Dispositivo | Pin | Dispositivo | Pin |
|---|---|---|---|
| Servo | io25 | LDR | io36 |
| Altavoz | io32 | RFID | I2C 0x28 |
| Joystick | Eje X - io35 Eje Y - io39 |
OLED | I2C 0x3C |
| LEDs RGB direcionables | io16 | Ultrasonidos | Emisor - io4 Transmisor - io5 |
| Temperatura | I2C - 0x38 | Brújula | I2C - 0x0E |
| Presión atmosférica | I2C - 0x76 | Ventilador | INA - io17 INB - io18 |
| Sensor sonido | io34 | Sensor movimiento PIR | io19 |
| LED rojo | io23 | LED amarillo | io26 |
| LED verde | io27 | ADKey (botones) | io33 |
Coding Box 2.0 tiene como controlador principal un ESP32 que integra de manera nativa WiFi y Bluetooth. Se puede alimentar con 6 pilas AA o con un alimentador externo entre 7 y 12 voltios de corriente continua. Dispone de 4 conectores RJ11 con conexión I2C para interface con otros elementos. Dispone de conector USB-C para programación y alimentación. En sus laterales dispone de orificios compatibles con los pines sin estrias de tipo LEGO. Los elementos disponibles son:
- 3 botones
- 16 sensores
- 3 LEDs, Rojo, Verde y Amarillo
- 12 LEDs RGB direccionables
- Botón de reset
- Pantalla OLED
- Ultrasonidos
- Módulo RFID
- Módulo Joystick
- Sensor de temperatura y humedad
- Sensor de dirección
- Sensor de presión
