15. LED RGB WS2812
15. LED RGB WS2812¶
Resumen¶
El LED RGB WS2812 es un LED RGB de control externo que integra un circuito de control y un circuito emisor de luz. Utiliza un sistema de comunicación por código de retorno a cero de una sola línea y admite 256 niveles de gris para mostrar una gama completa de colores. El chip integrado en cada píxel estabiliza eficazmente la salida de color.Se utiliza ampliamente en iluminación, pantallas y decoración.
Esquema¶

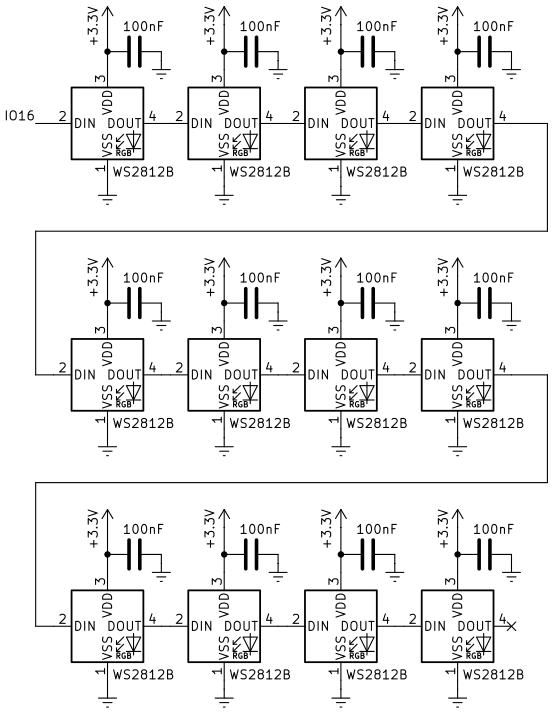

Coding Box dispone de 12 WS2812 colocados en forma circular y conectados según el siguiente esquema:
Según el esquema, el WS2812 se conecta y transmite datos a través de un solo cable mediante el método de comunicación denominado "código de retorno a cero en bus único" (single NZR). Los datos se introducen en serie a través del pin DIN y cada píxel recibe y procesa 24 bits de datos (canales de color rojo, verde y azul, con 8 bits cada uno).
Para obtener información detallada sobre el modo de transmisión, consulta: LED RGB direccionable, donde podrás encontrar las especificaciones del WS2812.
Bloques¶
De la clase Coding Box:
El bloque "cb circulo de colores" controla los 12 LED RGB colocados en círculo (Rainbow) con la pantalla OLED en el centro.
Es posible controlar el color de cada uno de ellos.
El bloque "cb todos los leds..." controla el color que se muestran en todos los LED RGB.
El bloque "cb apaga el circulo de leds" apaga (pone a negro) todos los LED RGB.
Los bloques de código de la libreria "Neopixeles" también controlan la visualización de los LED RGB, y hay más formas de hacerlo. Para obtener más información, visita:
Prueba del código¶
Puedes crear los bloques manualmente o abrir directamente el archivo de código que te puedes descargar del enlace: 15. LED RGB WS2812.

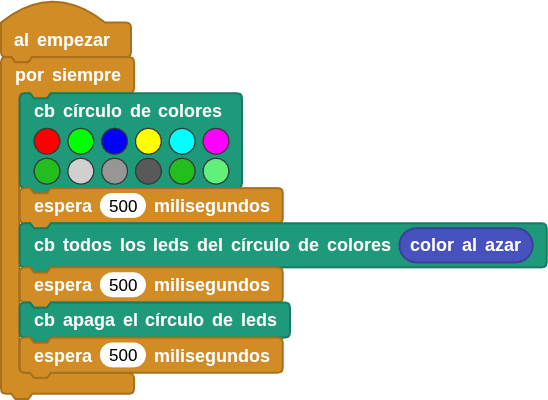

El programa es el siguiente:
Resultado de la prueba¶
Conecta Coding Box a MicroBlocks mediante USB o Bluetooth y haz clic en el botón "ejecutar" para cargar el código en la misma. Los seis primeros LED RGB se iluminan, respectivamente, en rojo, verde, azul, amarillo, cian y morado, mientras que los otros seis se iluminan en tonos de verde y de gris. Cada LED RGB se enciende durante 0,5 segundos. Posteriormente todos los LEDs se iluminan de un color aleatorio durante 0,5 segundos y luego se apagan durante otros 0,5 segundos. El ciclo se repite indefinidamente.
