Resumen¶
Los botones ADKey solo necesitan un pin analógico para leer el estado de los botones, por lo que se ahorran puertos de E/S. Utilizan entrada analógica y los voltajes de salida varían en función del botón pulsado, por lo que se pueden obtener diferentes valores analógicos. A partir de estos valores, podemos determinar qué botón se ha pulsado.
Esquema¶

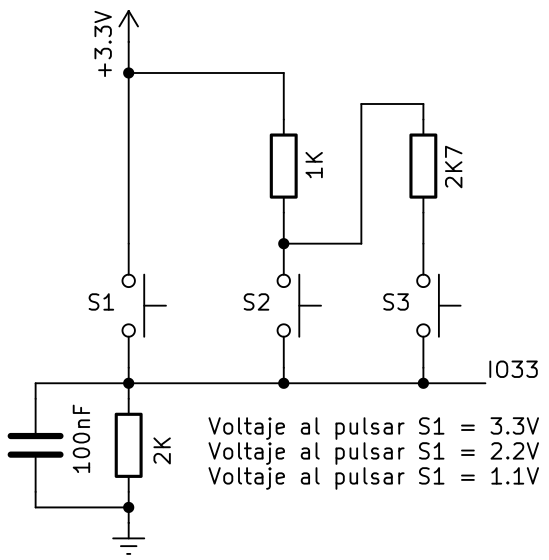

Del esquema podemos deducir:
- Cuando no se presiona ningún botón la señal en el pin IO33 es la caida de tensión en la resistencia de 2K que está conectada a GND. Por lo tanto el valor analógico de IO33 es cero, es decir, nivel bajo o 0V.
- Cuando se presiona S1 (botón rojo), el pin IO33 se conecta directamente a 3.3V. Entonces el valor analógico en IO33 será 4095 (1023 en MicroBlocks), lo que equivale a 3.3V.
- Cuando se presiona S2 (botón amarillo), el pin IO33 tendrá como tensión la diferencia de potencial en la resistencia de 2K pero esta vez conectada a 3.3V mediante la resistencia de 1K. El valor analógico será de aproximadamente 2400 (650 en MicroBlocks) y la tensión será de \(\frac{3.3\times2}{2+1}=2.2V\).
- Cuando se presiona S3 (botón verde), el pin IO33 tendrá como tensión la diferencia de potencial en la resistencia de 2K pero esta vez conectada a 3.3V mediante la resistencia de 1K en serie con la de 2K7. El valor analógico será de aproximadamente 1200 (320 en MicroBlocks) y la tensión será de \(\frac{3.3\times2}{2+2.7+1}=1.16V\).
Un sencillo programa como el siguiente nos permite comprobar los valores en el pin IO33 según el botón pulsado:
Bloques¶
De la clase Coding Box:
El bloque "cb ADKey ¿botón...presionado?" lee el valor analógico del módulo y determina que botón se ha pulsado de acuerdo con ese valor.
Haz clic en el botón
para cambiar el botón:
Prueba del código¶
Puedes crear los bloques manualmente o abrir directamente el archivo de código que te puedes descargar del enlace: 6. Botones ADKey.

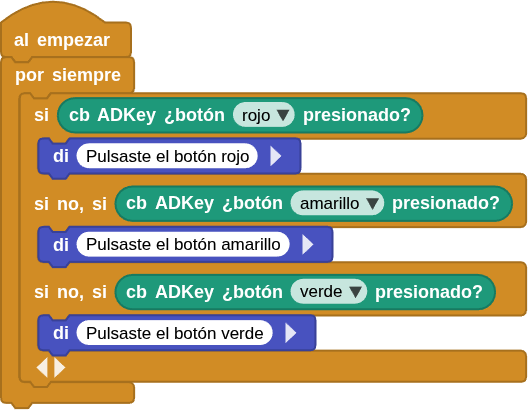

El programa es el siguiente:
Resultado de la prueba¶

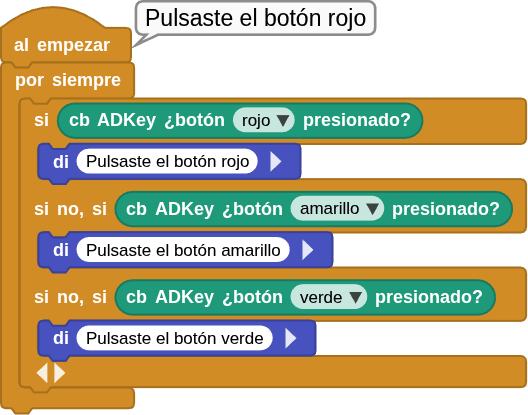

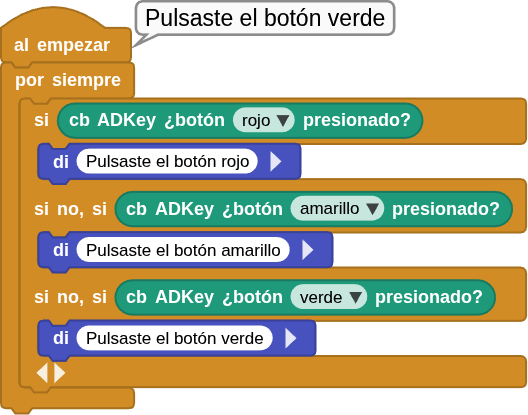

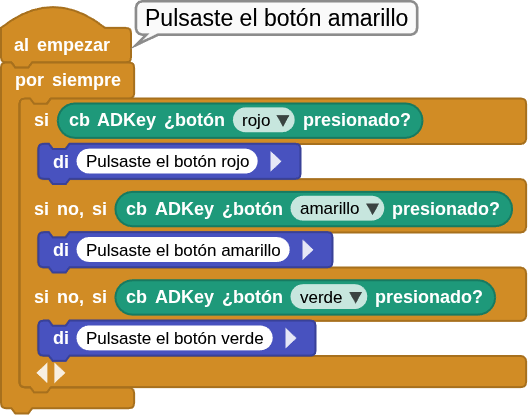

Conecta Coding Box a MicroBlocks mediante USB o Bluetooth y haz clic en el botón "ejecutar" para cargar el código en la misma. Si pulsas el botón rojo, se oye "Pulsaste el botón rojo"; si pulsas el botón amarillo, se oye "Pulsaste el botón amarillo"; si pulsas el botón verde, se oye "Pulsaste el botón verde".
