1. Semáforo¶
Resumen¶
El semáforo sirve para regular el paso de peatones y vehículos. En su versión más básica, tiene una luz roja, una amarilla y una verde que indican diferentes instrucciones.
- La luz roja indica Stop: los peatones y los vehículos deben detenerse.
- Amarillo para Precaución: peatones y conductores deben prepararse para detenerse. Si se está circulando, se debe reducir la velocidad.
- Verde para Adelante: peatones y vehículos pueden continuar circulando, pero deben respetar las normas de tráfico.
En este proyecto, vas a programar la ESP32 Coding Box para controlar un semáforo en miniatura. Por ejemplo, puedes configurar la duración de cada luz y el intervalo de tiempo entre ellas.

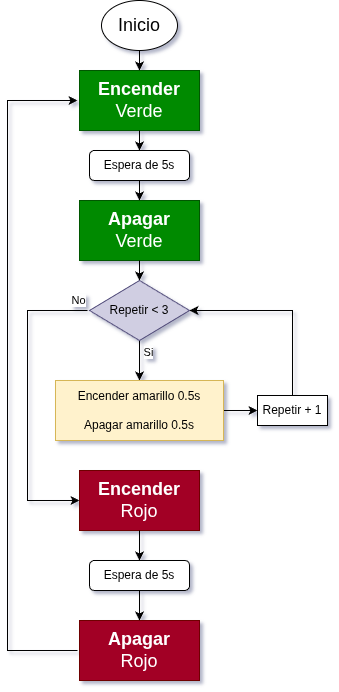

Ordinograma¶
Bloques¶
De la clase Control:
repite la ejecución un número determinado de veces. Solo tienes que introducir el número de repeticiones que necesites en el cuadro blanco.
Prueba del código¶
Puedes crear los bloques manualmente o abrir directamente el archivo de código que te puedes descargar del enlace: 1. Semáforo.

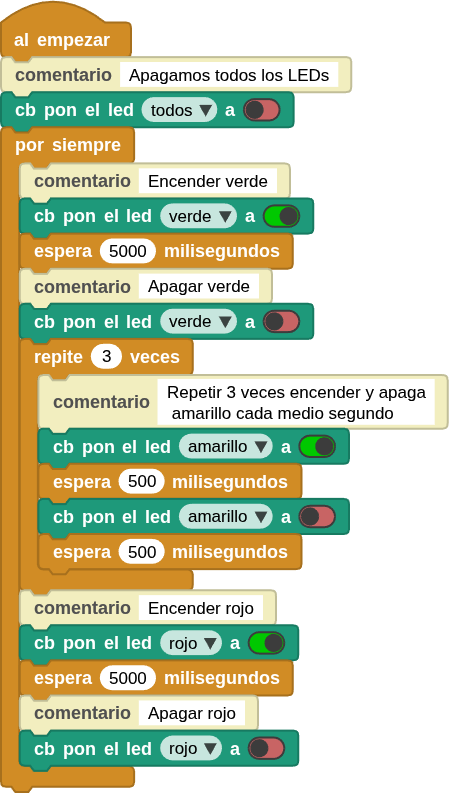

El programa es el siguiente:
Resultado de la prueba¶
Conecta Coding Box a MicroBlocks mediante USB o Bluetooth y haz clic en el botón "ejecutar" para cargar el código en la misma. Verás que el LED verde se enciende durante 5 segundos y luego se apaga. Inmediatamente después, el LED amarillo parpadea tres veces. A continuación, el LED rojo se enciende durante 5 segundos y luego se apaga. Este funcionamiento imita exactamente el de un semáforo y se repetirá indefinidamente.
