10. Sensor de temperatura y humedad¶
Resumen¶
Coding Box integra un sensor de temperatura y humedad AHT20, que cuenta con una interfaz \(I{^2}C\) y un convertidor analógico-digital (ADC) de 20 bits, y funciona con una tensión de entre 2 V y 5 V. Destaca por su rendimiento estable y su alta precisión (temperatura: ±0,3 ℃; humedad: ±2 % HR). El sensor es estable y puede funcionar en entornos adversos.
El sensor de temperatura y humedad ATH20 transmite datos a través de la interfaz \(I{^2}C\) (dirección 0x38) y funciona según las tecnologías resistiva y capacitiva. Detecta la temperatura gracias a que la conductividad del material varía con la temperatura y refleja la humedad mediante un cambio en el valor de la capacitancia.
El rango de medición de temperatura es de -40 °C a +85 °C, con una precisión de ±0,3 °C.
El rango de medición de humedad es de 0 % a 100 % HR, con una precisión de ±2 % HR.
Bloques¶
De la clase Coding Box:
El bloque "cb temperatura" mide la temperatura ambiente detectada.
El bloque "cb humedad" mide la humedad ambiental detectada.
De la clase Datos
El bloque "carácter con unicode 10" que provoca un retorno de línea.
Prueba del código¶
Puedes crear los bloques manualmente o abrir directamente el archivo de código que te puedes descargar del enlace: 10. Sensor de temperatura y humedad.

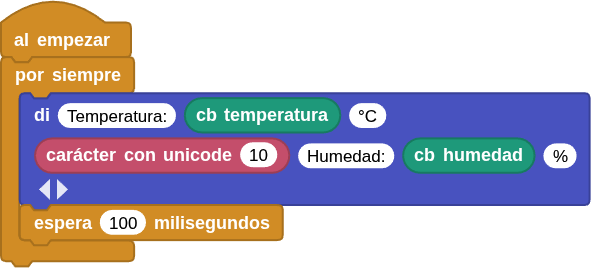

El programa es el siguiente:

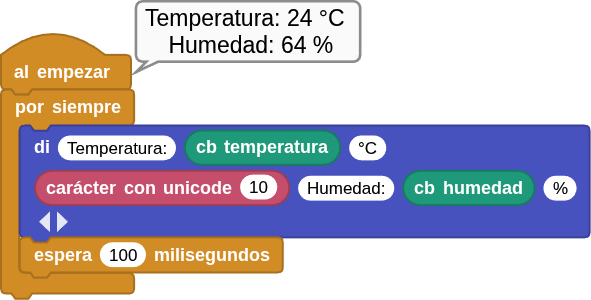

Resultado de la prueba¶
Conecta Coding Box a MicroBlocks mediante USB o Bluetooth y haz clic en el botón "ejecutar" para cargar el código en la misma. Verás los valores de temperatura y humedad en dos líneas diferentes. Si tapas con la mano el orificio del sensor, notarás un cambio notable en la humedad.
