4. Amplificador¶
Resumen¶
El módulo amplificador de potencia integrado es un altavoz y el amplificador de audio 8002B. El chip es un amplificador de 2W clase AB capaz de entregar los 2W de potencia a una carga de tres ohmios con una distorsión menor al 10% a partir de una alimentación de 5V. Típicamente el amplificador entrega en torno a los 2W para una carga de ocho ohmios.
Externamente en Coding Box solamente vemos el altavoz
Bloques¶
De la clase "Tonos":
1.-
reproduce la nota indicada en una octava determinada durante un número de milisegundos establecido. El nombre de la nota seguido de un # sirve para indicar un sostenido.
1.-
toca las notas especificadas por los números de clave (0-127) en el piano, donde el Do central es el 60. Este bloque realiza conversiones matemáticas en la música (por ejemplo, transposición a otra tonalidad).
MIDI, o Interfaz Digital de Instrumentos Musicales, es el estándar del sector para controlar sintetizadores, cajas de ritmos y otros dispositivos de música electrónica.
1.-
reproduce las notas especificadas en hercios (Hz). El Do central es de aproximadamente 261 Hz, y el La agudo es de 440 Hz (la nota con la que afina la orquesta).
1.-
empieza a reproducir de forma continua el tono especificado en hercios (Hz).
1.-
deja de reproducirse.
1.-
establece el pin para reproducir el tono. Conecta el zumbador piezoeléctrico o los auriculares a este pin. En el caso de una placa con altavoz integrado, si se omite este bloque, se utilizará el altavoz integrado.
De la clase Coding Box:
El bloque "cb beep durante..." Es un bloque incluido en la biblioteca de Coding Box. Controla el altavoz de Coding Box para que emita un pitido, y permite ajustar la duración del mismo.
Prueba del código¶
Puedes crear los bloques manualmente o abrir directamente el archivo de código que te puedes descargar del enlace: 4. Amplificador.

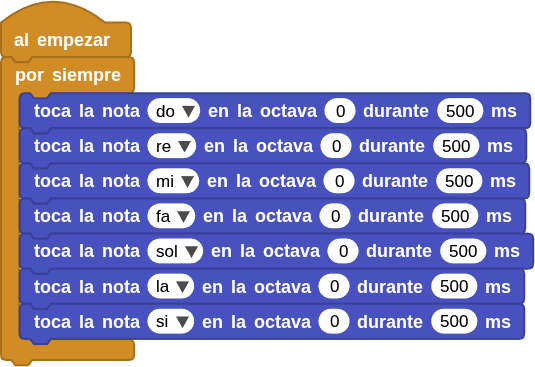

El programa es el siguiente:
Resultado de la prueba¶
Conecta Coding Box a MicroBlocks mediante USB o Bluetooth y haz clic en el botón "ejecutar" para cargar el código en la misma. El amplificador de potencia reproduce las notas Do, Re, Mi, Fa, Sol, La y Si en bucle.
