19. Visualización en tiempo real por WiFi¶
Resumen¶
En este proyecto, mostramos en una página web los valores del sensor de temperatura y humedad, el sensor de presión, la fotorresistencia, el sensor de sonido, el sensor de movimiento PIR y el sensor ultrasónico.
Prueba del código¶
Abre Thonny. Conecta la placa al ordenador y selecciona el puerto al que está conectada Coding Box. En "Archivos", abre el programa P19MP.py y haz clic en el botón
.
El programa es:
'''
* Archivo : P19MP
* Versión Thonny : Thonny 5.0.0
'''
import network
import socket
import time
import json
import machine
from machine import Pin, ADC, I2C,SoftI2C,PWM
import aht20
# Conexión WiFi 2.4 GHz
SSID = 'nombre de tu WiFi' # nombre de tu WiFi
PASSWORD = 'contraseña de tu WiFi' # contraseña de tu WiFi
# inicializa LDR
light_sensor = ADC(Pin(36))
light_sensor.atten(ADC.ATTN_11DB)
# sensor ultrasonidos
Trigger = Pin(5, Pin.OUT)
Echo = Pin(4, Pin.IN)
distancia = 0
VelocidadSonido = 340
# PIR sensor
pir_sensor = Pin(19, Pin.IN)
# sensor AHT20
i2c = SoftI2C(scl=Pin(22), sda=Pin(21))
aht20Sensor = aht20.AHT20(i2c)
def obtenDistancia():
Trigger.value(1)
time.sleep_us(10) #para habilitar el sensor de ultrasonidos
Trigger.value(0)
while Echo.value() == 0:
Inicio = time.ticks_us()
while Echo.value() == 1:
Fin = time.ticks_us()
Tiempo = time.ticks_diff(Fin,Inicio)
distancia = Tiempo * VelocidadSonido //2 // 10000
return distancia
# connect to WiFi
def connect_wifi(ssid, password):
# Crea objeto WLAN usando el modo STA (modo cliente)
wlan = network.WLAN(network.STA_IF)
wlan.active(True) # activa la interface WLAN
wlan.connect(ssid, password) # Conecta a la red WiFi especificada
timeout = 10 # Duración del tiempo de espera de conexión en segundos
'''
Si la conexión falla y el tiempo de espera aún no ha vencido, comprueba
de nuevo el estado de la conexión
'''
while not wlan.isconnected() and timeout > 0:
print("Conectando a la red WiFi...")
time.sleep(1)
timeout -= 1
'''
Si la conexión no se establece tras agotarse el tiempo de espera, se
lanza una excepción
'''
if not wlan.isconnected():
raise Exception("No es posible conectar a WiFi")
'''
Configuración de la red:
dirección IP, máscara de subred, puerta de enlace y DNS
'''
print('Configuración de la red:', wlan.ifconfig())
# Mostrar la dirección IP de la conexión establecida con éxito
print('Conectado a WiFi, dirección IP:', wlan.ifconfig()[0])
return wlan
# crea página HTML
def web_page():
html = """<html>
<head>
<title>Datos sensores ESP32 Coding Box 2.0</title>
<style>
body { font-family: Arial, sans-serif; text-align: center; }
.sensor { font-size: 24px; margin-top: 20px; }
</style>
<script>
function updateData() {
fetch('/sensor_data').then(function(response) {
return response.json();
}).then(function(data) {
document.getElementById('light').innerText = data.light;
document.getElementById('distance').innerText = data.distance;
document.getElementById('pir').innerText = data.pir ? "Intruso detectado" : "No hay nadie";
document.getElementById('temperature').innerText = Number(data.temperature).toFixed(2);
document.getElementById('humidity').innerText = Number(data.humidity).toFixed(2);
});
}
setInterval(updateData, 1000);
</script>
</head>
<body>
<h1>Datos sensores ESP32 Coding Box 2.0</h1>
<div class="sensor">Sensor luz (LDR): <span id="light"></span></div>
<div class="sensor">Distancia: <span id="distance"></span> cm</div>
<div class="sensor">Sensor PIR: <span id="pir"></span></div>
<div class="sensor">Temperatura: <span id="temperature"></span> *C</div>
<div class="sensor">Humedad: <span id="humidity"></span> %</div>
</body>
</html>"""
return html # retorna la página html que contiene los datos
# Iniciar servidor web
def start_server():
wlan = connect_wifi(SSID, PASSWORD) # conecta a WiFi
addr = socket.getaddrinfo('0.0.0.0', 80)[0][-1] # obtiene la IP local y el puerto 80
s = socket.socket() # Crea un objeto socket
s.bind(addr) # Asignar sockets a direcciones y puertos
s.listen(5) # Empieza a escuchar las conexiones entrantes. El número máximo de conexiones es de 5.
print('Escuchando en', addr) # Imprime la dirección y el puerto
while True:
cl, addr = s.accept() # Aceptar una conexión de cliente
print('El cliente se ha conectado desde', addr) # Imprime la dirección del cliente
request = cl.recv(1024) # Recibir solicitudes de los clientes, de hasta 1024 bytes
request = str(request) # Convertir la solicitud en una cadena
print('Contenido de la solicitud = %s' % request) # Imprimir contenido de la solicitud
if 'GET /sensor_data' in request:
light_value = light_sensor.read()
distance = obtenDistancia()
pir_value = pir_sensor.value()
temperature, humidity = aht20Sensor.read_temperature_humidity()
sensor_data = {
'light': light_value,
'distance': distance,
'pir': pir_value,
'temperature': temperature,
'humidity': humidity
}
response = 'HTTP/1.1 200 OK\nContent-Type: application/json\n\n'
response += json.dumps(sensor_data)
cl.send(response)
else:
response = web_page()
cl.send('HTTP/1.1 200 OK\n')
cl.send('Content-Type: text/html\n')
cl.send('Connection: close\n\n')
cl.sendall(response)
cl.close()
# Ejecutar el servidor
try:
start_server() # Intenta iniciar el servidor web
except Exception as e:
# Si el inicio falla, aparece un mensaje de error
print('No se ha podido iniciar el servidor:', e)
machine.reset() # Reinicia el dispositivo para intentar volver a conectarte
Resultado de la prueba¶

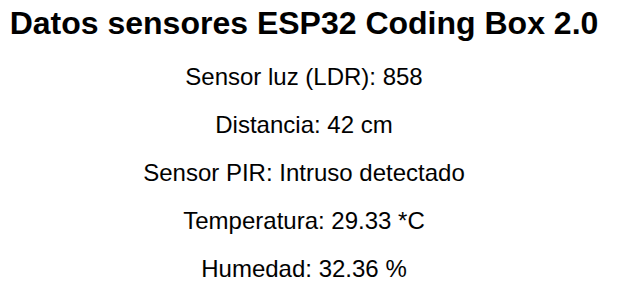

Haz clic en "Ejecutar script actual" para ejecutar el código. Tras cargar el código, y una vez conectado a la red WiFi, verás una dirección IP. Ahora conecta tu dispositivo de control (teléfono móvil, tablet u ordenador) a la misma red WiFi y escribe la dirección IP en el navegador para acceder a la página web para ver los valores enviados por Coding Box.
Si utilizas el punto de acceso de tu móvil, puedes acceder directamente a la dirección IP desde el propio móvil.
Pulsa "Ctrl+C" o haz clic en "Detener/Reiniciar el intérprete"
para detener la ejecución.
