20. Control WiFi
20. Control WiFi¶
Resumen¶
Control de los LEDs, el servo y el ventilador de forma inalámbrica mediante botones en una página web.
Prueba del código¶
Abre Thonny. Conecta la placa al ordenador y selecciona el puerto al que está conectada Coding Box. En "Archivos", abre el programa P20MP.py y haz clic en el botón
.
El programa es:
'''
* Archivo : P20MP
* Versión Thonny : Thonny 5.0.0
'''
import network
import socket
import time
import machine
from machine import Pin, PWM
from servo import Servo
# Conexión WiFi 2.4 GHz
SSID = 'nombre de tu WiFi' # nombre de tu WiFi
PASSWORD = 'contraseña de tu WiFi' # contraseña de tu WiFi
LEDRojo = Pin(23, Pin.OUT)
LEDAmarillo = Pin(26, Pin.OUT)
LEDVerde = Pin(27, Pin.OUT)
servo = Servo(pin=25)
MA = Pin(18, Pin.OUT)
MB = Pin(17, Pin.OUT)
def connect_wifi(ssid, password):
# Crea objeto WLAN usando el modo STA (modo cliente)
wlan = network.WLAN(network.STA_IF)
wlan.active(True) # activa la interface WLAN
wlan.connect(ssid, password) # Conecta a la red WiFi especificada
timeout = 10 # Duración del tiempo de espera de conexión en segundos
'''
Si la conexión falla y el tiempo de espera aún no ha vencido, comprueba
de nuevo el estado de la conexión
'''
while not wlan.isconnected() and timeout > 0:
print("Conectando a la red WiFi...")
time.sleep(1)
timeout -= 1
'''
Si la conexión no se establece tras agotarse el tiempo de espera, se
lanza una excepción
'''
if not wlan.isconnected():
raise Exception("No es posible conectar a WiFi")
'''
Configuración de la red:
dirección IP, máscara de subred, puerta de enlace y DNS
'''
print('Configuración de la red:', wlan.ifconfig())
# Mostrar la dirección IP de la conexión establecida con éxito
print('Conectado a WiFi, dirección IP:', wlan.ifconfig()[0])
return wlan
# crea página HTML
def web_page():
html = """<html>
<head>
<title>Control ESP32 Coding Box 2.0</title>
<style>
body { font-family: Arial, sans-serif; text-align: center; }
button { padding: 5px 5px; font-size: 16px; margin: 3px; }
</style>
<script>
function sendRequest(action) {
var xhr = new XMLHttpRequest();
xhr.open("GET", "/" + action, true);
xhr.send();
}
</script>
</head>
<body>
<h1>Control ESP32 Coding Box 2.0</h1>
<h3>LED Rojo:
<button style="background-color: red; color: white;" onclick="sendRequest('LEDRojo_on')">ON</button>
<button style="background-color: #D3D3D3; color: black;" onclick="sendRequest('LEDRojo_off')">OFF</button><br></h3>
<h3>LED Amarillo:
<button style="background-color: #BA8E23; color: white;" onclick="sendRequest('LEDAmarillo_on')">ON</button>
<button style="background-color: #D3D3D3; color: black;" onclick="sendRequest('LEDAmarillo_off')">OFF</button><br></h3>
<h3>LED Verde:
<button style="background-color: #008000; color: white;" onclick="sendRequest('LEDVerde_on')">ON</button>
<button style="background-color: #D3D3D3; color: black;" onclick="sendRequest('LEDVerde_off')">OFF</button><br></h3>
<h3>Posicion Servo:
<button style="background-color: #EDE8D0; color: black;" onclick="sendRequest('servo_left')">0 grados</button>
<button style="background-color: #E0CD95; color: black;" onclick="sendRequest('servo_right')">180 grados</button><br></h3>
<h3>Ventilador:
<button style="background-color: #0000FF; color: white;" onclick="sendRequest('fan_on')">ON</button>
<button style="background-color: #D3D3D3; color: black;" onclick="sendRequest('fan_off')">OFF</button></h3>
</body>
</html>"""
return html
# Control
def handle_request(request):
if 'LEDRojo_on' in request:
LEDRojo.value(1)
elif 'LEDRojo_off' in request:
LEDRojo.value(0)
elif 'LEDAmarillo_on' in request:
LEDAmarillo.value(1)
elif 'LEDAmarillo_off' in request:
LEDAmarillo.value(0)
elif 'LEDVerde_on' in request:
LEDVerde.value(1)
elif 'LEDVerde_off' in request:
LEDVerde.value(0)
elif 'servo_left' in request:
servo.set_angle(0)
elif 'servo_right' in request:
servo.set_angle(180)
elif 'fan_on' in request:
MA.value(1)
MB.value(0)
elif 'fan_off' in request:
MA.value(0)
MB.value(0)
# Iniciar servidor web
def start_server():
wlan = connect_wifi(SSID, PASSWORD)
addr = socket.getaddrinfo('0.0.0.0', 80)[0][-1]
s = socket.socket()
s.bind(addr)
s.listen(5)
print('Escuchando en', addr)
while True:
cl, addr = s.accept()
print('El cliente se ha conectado desde', addr)
request = cl.recv(1024)
request = str(request)
print('Contenido de la solicitud = %s' % request)
handle_request(request)
response = web_page()
cl.send('HTTP/1.1 200 OK\n')
cl.send('Content-Type: text/html\n')
cl.send('Connection: close\n\n')
cl.sendall(response)
cl.close()
# Ejecutar el servidor
try:
start_server() # Intenta iniciar el servidor web
except Exception as e:
# Si el inicio falla, aparece un mensaje de error
print('No se ha podido iniciar el servidor:', e)
machine.reset() # Reinicia el dispositivo para intentar volver a conectarte
Resultado de la prueba¶
Haz clic en "Ejecutar script actual" para ejecutar el código. Tras cargar el código, y una vez conectado a la red WiFi, verás una dirección IP. Ahora conecta tu dispositivo de control (teléfono móvil, tablet u ordenador) a la misma red WiFi y escribe la dirección IP en el navegador para ver los botones de control en la página web.
Si utilizas el punto de acceso de tu móvil, puedes acceder directamente a la dirección IP desde el propio móvil.

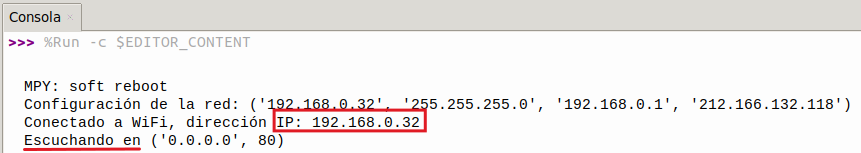

El primer paso es ejecutar el programa para obtener la IP:

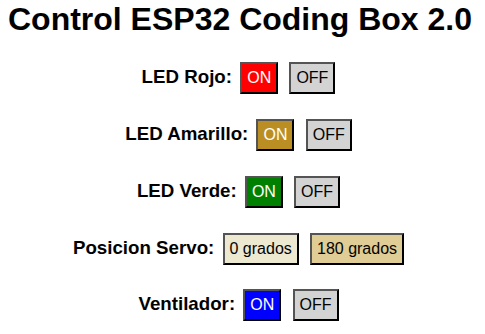

Teclea la IP anterior es un navegador y verás la siguiente web:

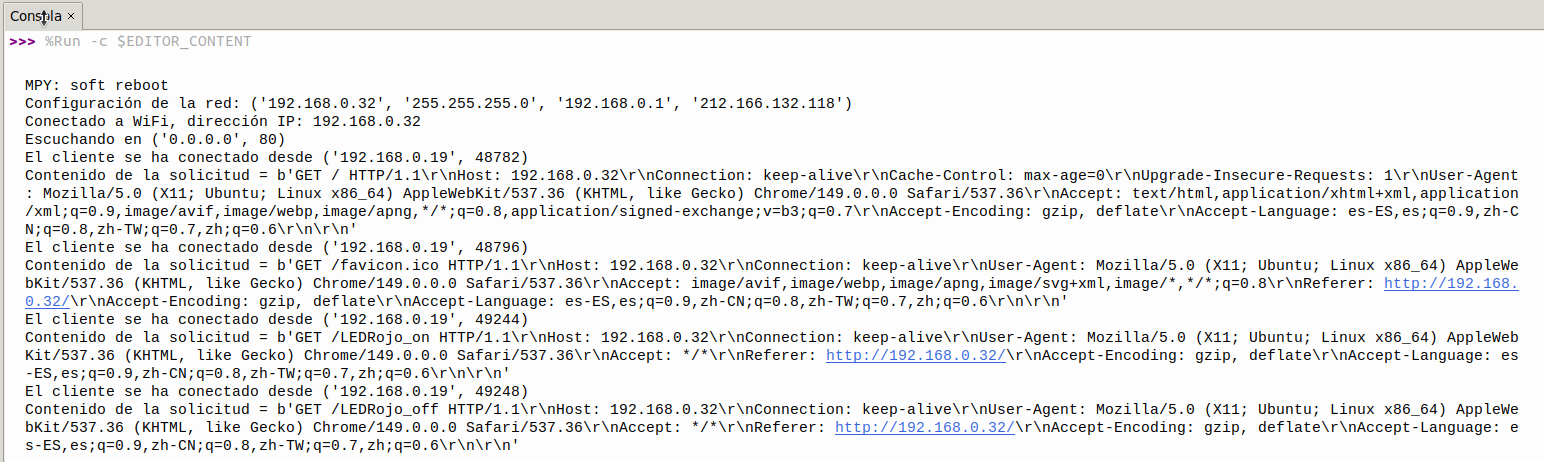

Prueba la funcionalidad de todos los botones para comprobar que todo está correcto. También puedes ver como la Consola refleja las peticiones y las respuestas.
Pulsa "Ctrl+C" o haz clic en "Detener/Reiniciar el intérprete"
para detener la ejecución.
